XL4003、XL4005、XL4012做为LED业内专业的LED驱动芯片在其应用上有一些小技巧，昆山东森微电子不但备有大量XL4003、XL4005、XL4012等库存，并且在技术支持上也是客户的专业坚强后盾！本文主要针对XL4003、XL4005、XL4012与LM358组合使用做详细讲解介绍，并提供了详细的元件参数及电路图。
1. 应用简要说明
XL4003 是一个300KHz 的固定频率PWM 降压DC-DC 转换器，4A 电流负载能力，该电路应用简单，外部元器件比较少。鉴于LED 领域的系统需求，内部除了常规的过流保护，过温度保护，输出短路保护外，整个系统效率相当高。
CC 是通过电阻RCS 测量LED 电流并实现电流模式控制，在正常工作情况，LED 电流由VFB=0.8V 的PWM 控制器内部参考电压经过一个358 运放8 倍，VFB=VCS*（1+R6/R5），选择R6，R5 适当的值，使得VCS=0.1V。即I=0.1V/RCS,因为RCS 两端的电压降在正常工作条件下将一直保持在0.1V。
OVP 是通过D2 稳压二极管和R5，R6 测量输出电压并实现电压模式控制，一般OVP设置为比正常输出电压高20%。在芯片正常工作的时候，CC 起作用；当CC 这一路出现问题，OVP 钳位输出电压，使LED 不会承受较大功率而烧毁。根据LED 个数确定输出电压，如果输入输出电压相差在20%以内，就不需要接D2 稳压二极管。
PWM 调光这一块也可以调节2 脚FB 来实现，FB 基准为0.8V，一旦这一点电位高于0.8V，关闭输出；低于0.8V 芯片工作。由于芯片本身的频率只有300K，所以在一定占空比的条件下，PWM 调光的速率不应该太快，建议在100Hz-300Hz。
使能端EN 脚控制芯片输出，EN 脚电位为高电平（1.4V 以上）或者悬空的时候，芯片有输出；EN 脚电位为低电平（0.8V 以下），芯片关断输出。
其他几款同类型芯片如下：XL4005，XL4012。
2. 技术特点
（1）全内置型单片高电压、高频率、高效率、大电流、高可靠性、高性价比集成电路；
（2）系统设计简单、方便灵活、高功率密度；
（3）常规的过流保护，过热保护，输出短路保护都内置；
（4）高效率，在输入电压20V-30V，输出功率50W 时效率高达90%以上。
3.降压型LED 驱动产品典型应用示意图

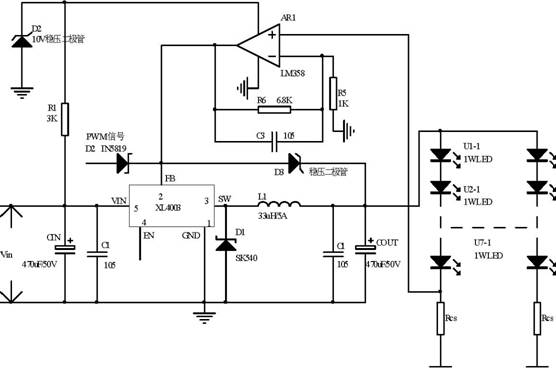

[1] XL4003+LM358 典型应用电路及图示

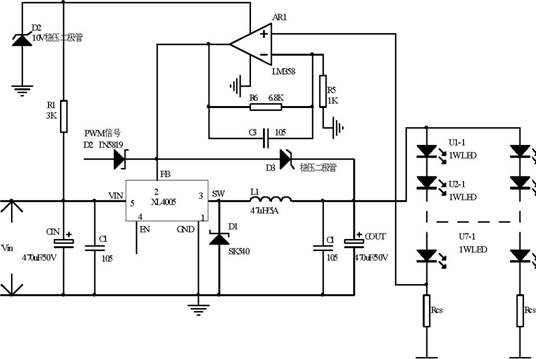

[2] XL4005+LM358 典型应用电路及图示
[3] XL4012+LM358 典型应用电路及图示
更多技术支持请致电！
